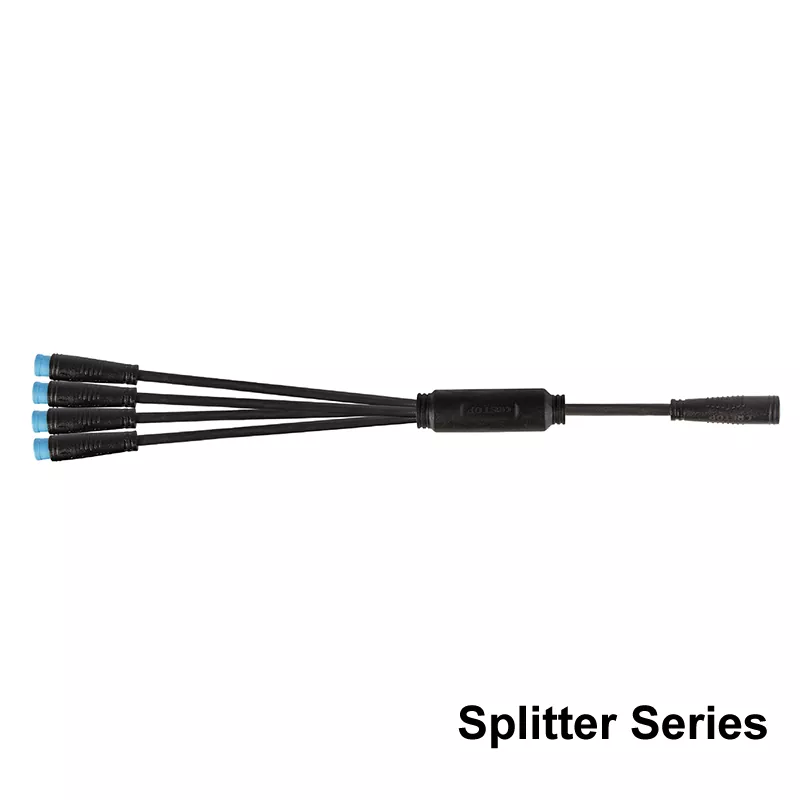

Comment les connecteurs industriels peuvent-ils améliorer leur résistance aux interférences lors de la transmission de signaux à haut débit ?

Dans les scénarios industriels,connecteur industrieltransmettent souvent des signaux à grande vitesse, comme la connexion de serveurs dans des centres de données et la transmission de signaux de capteurs sur des lignes de production automatisées. Cependant, les équipements tels que les moteurs et les variateurs présents dans l'atelier peuvent générer des interférences électromagnétiques. De plus, la diaphonie entre les câbles peut facilement affaiblir et déformer les signaux à haute vitesse, entraînant des erreurs de communication entre les appareils. De nombreux techniciens demandent comment améliorer la résistance aux interférences des connecteurs industriels et assurer une transmission du signal à haut débit plus stable.

Choisissez des connecteurs blindés

L’interférence la plus courante dans les environnements industriels est l’interférence électromagnétique. Par exemple, les moteurs en marche dans l'atelier génèrent des champs magnétiques qui peuvent interférer avec les signaux à grande vitesse transmis par le connecteur. Par conséquent, lors de la sélectionconnecteurs industriels, privilégiez les modèles blindés, tels que ceux dotés de boîtiers métalliques et d'un treillis de blindage interne. Ces boucliers agissent comme un « capot de protection » pour bloquer les interférences électromagnétiques externes. Il existe deux types courants de blindage : un boîtier métallique solide, tel qu'un boîtier en laiton, qui entoure entièrement le connecteur et réduit la pénétration des champs magnétiques externes. L'autre type implique un maillage de blindage autour des broches de signal à l'intérieur du connecteur, protégeant les canaux de signal individuels et empêchant la diaphonie entre les canaux adjacents.

Optimiser la disposition des broches de signal

Si les broches de signal d'un connecteur industriel sont trop rapprochées, une « diaphonie » peut se produire lors de la transmission de signaux à grande vitesse. Par conséquent, pour améliorer la résistance aux interférences, la disposition des broches de signal du connecteur doit être soigneusement étudiée. Les broches de signal haute vitesse doivent être maintenues aussi éloignées que possible des autres broches ou séparées par des broches de masse. Par exemple, certains connecteurs industriels utilisent une disposition « paire de signaux différentiels + isolation de masse » : deux broches transportant des signaux différentiels à grande vitesse sont placées ensemble pour former une paire de signaux différentiels, améliorant ainsi la résistance aux interférences. Une broche de masse est ensuite ajoutée entre les paires de signaux adjacentes pour isoler les différents canaux de signal et empêcher la diaphonie. D'autres connecteurs séparent les broches d'alimentation et de signal, par exemple en plaçant la broche d'alimentation d'un côté et la broche de signal de l'autre, pour empêcher les fluctuations de puissance d'interférer avec la transmission du signal.

Sélectionnez la correspondance d'impédance appropriée

Lors de la transmission de signaux à grande vitesse, si l'impédance duconnecteur industrielne correspond pas à celui du câble ou de l'appareil, le signal se reflétera au niveau de l'interface du connecteur, provoquant une atténuation et une distorsion du signal. Ceci est également considéré comme une « interférence interne ». Pour améliorer les capacités anti-interférences, il est également important de garantir que l'impédance du connecteur correspond à l'ensemble de la chaîne de signal. Par exemple, les impédances courantes des signaux haute vitesse sont de 50 Ω ou 100 Ω. Sélectionnez un connecteur avec l'impédance appropriée en fonction du type de signal transmis.

Améliorer l'étanchéité de l'interface

Bien que la poussière et l'humidité présentes sur les sites industriels n'interfèrent pas directement avec les signaux, elles peuvent affecter les performances de contact des connecteurs industriels. Par exemple, la poussière pénétrant dans les interfaces peut provoquer un mauvais contact entre les broches du signal, tandis que l'humidité peut oxyder les broches, augmentant la résistance de contact et conduisant à une transmission du signal instable. Cet impact est particulièrement prononcé pour les signaux à haut débit. Par conséquent, l’amélioration des capacités anti-interférences nécessite également une bonne étanchéité des connecteurs. Lors de la sélection des connecteurs, tenez compte de leur indice de protection IP. Par exemple, les connecteurs IP67 et IP68 sont efficacement résistants à la poussière et à l'eau, ce qui les rend adaptés aux ateliers poussiéreux et humides. Lors de l'installation, utilisez des joints d'étanchéité correspondants, tels que des joints en silicone, pour garantir qu'il n'y a pas d'espace entre le connecteur et l'interface de l'appareil afin d'empêcher la poussière et l'humidité de pénétrer.

Raccourcir la distance de connexion

Plus la distance de transmission du signal à grande vitesse est longue, plus le risque d'interférence externe est élevé et plus l'atténuation du signal est importante. Par conséquent, lors de la disposition des équipements, essayez de raccourcir la distance de connexion entre les connecteurs industriels. Par exemple, placez les appareils qui doivent transmettre des signaux à haut débit à proximité les uns des autres pour réduire la longueur du câble et, par conséquent, réduire le temps de contact entre les signaux et les sources d'interférences.
